不明水とは？現場で起きている実態と対応策を解説
管 とおる
みかんちゃん。
「不明水」って知ってるかな？
「不明水」って知ってるかな？
諏訪 美管
不明水…なんか名前からするとミステリー感ありますね。
管 とおる
『ミステリー』・・・確かに、
本来、下水道に入るべきじゃない雨水や地下水が、どこからともなく流れ込んでくる現象のことを「不明水」と呼んでいるよ。
本来、下水道に入るべきじゃない雨水や地下水が、どこからともなく流れ込んでくる現象のことを「不明水」と呼んでいるよ。
諏訪 美管
本来下水道に入るべきじゃない水！？
それが下水道に入ってしまうっていうのは問題ですよね！
それが下水道に入ってしまうっていうのは問題ですよね！
管 とおる
そうなんだ。不明水が増えると、下水処理のコストや設備への負担が大きくなって
特に老朽化した地域や雨の多い沿岸部では深刻な課題になってるんだよ。
諏訪 美管
なるほど〜。でも下水道に流れちゃったら汚水と混ざってどれが不明水が分からないですよね？
「不明水」ってどうやって見つけるんですか？
「不明水」ってどうやって見つけるんですか？
管 とおる
まさにその通りでね。
現場では「何が不明水なのか分からない」って声も多いんだ。
だからカンツールの第12回オンラインセミナーでは、不明水の基礎から調査・対策まで、幅広く解説しているよ！
現場では「何が不明水なのか分からない」って声も多いんだ。
だからカンツールの第12回オンラインセミナーでは、不明水の基礎から調査・対策まで、幅広く解説しているよ！
諏訪 美管
不明水の詳しくはオンラインセミナー：
録画セミナー：第12回「不明水とは？現場と報告書について説明します」
下水道処理における「不明水」の定義や種類、調査手法、報告書作成のポイントなどを解説したオンラインセミナーの録画です。
諏訪 美管
これを見れば不明水の特定もできるってことですね！！
わたしもしっかり勉強して、「不明水探偵」目指します〜！
わたしもしっかり勉強して、「不明水探偵」目指します〜！
不明水の発生原因とその影響
諏訪 美管
ところでとおるさん、そもそも不明水って何が原因で下水管に入ってしまうんですか？
管 とおる
不明水は、破損などの管の損傷や雨どいの誤接続などにより、そこから雨水や地下水が勝手に流れ込んでしまうことなんだ。
諏訪 美管
雨どいの誤接続による不明水なんてのもあるんですね！
でも、ふと思ったんですけど、不明水が下水管に流れた分をそのままたどり着いた先の処理場で処理するって大変なことなんですか？
でも、ふと思ったんですけど、不明水が下水管に流れた分をそのままたどり着いた先の処理場で処理するって大変なことなんですか？
管 とおる
それがね、一見すると『増えた分処理すればいいじゃん』って思うでしょ？でもそんなに簡単なことじゃないんだ。不明水は、様々な影響を与えるんだよ。
諏訪 美管
一体どんな影響があるんですか？
管 とおる
代表的なのはこの4つだよ：
① コストの増加：処理費用・電力・人件費が膨らむ。
② 設備の劣化：ポンプや管に過負荷がかかる。
③ 環境・衛生への影響：未処理水が川に流れたり、悪臭が発生したり。
④ インフラリスク：地盤沈下や道路陥没の原因にもなる。
① コストの増加：処理費用・電力・人件費が膨らむ。
② 設備の劣化：ポンプや管に過負荷がかかる。
③ 環境・衛生への影響：未処理水が川に流れたり、悪臭が発生したり。
④ インフラリスク：地盤沈下や道路陥没の原因にもなる。
諏訪 美管
そうか～、処理する量が増えることで人件費や電力やコストも増えるし施設の劣化も進むってことですね。
不明水の処理も汚水処理のついでだからってのは軽率な考えでした。
不明水の処理も汚水処理のついでだからってのは軽率な考えでした。
管 とおる
うん、だからこそ不明水を重要課題に位置づけているんだ。
持続可能な下水道運営のために、今こそ削減が必要なんだよ。
持続可能な下水道運営のために、今こそ削減が必要なんだよ。
不明水の調査方法とは？現場で使われる技術
諏訪 美管
でも、下水に流れる水の中から不明水を見つけるのってどうやるんですか～？全然検討もつかないです。
管 とおる
不明水の問題を解決するには、まずは下水管の中を流れる水の量とか周りの環境とか、現状を正確に把握することが大切なんだ。
特に「流量調査」が重要な手法として知られているよ。
特に「流量調査」が重要な手法として知られているよ。
諏訪 美管
流量調査！流量計を使うやつですね！！
管 とおる
そうそう！流量調査は専用の機器を使って、水の量や速度を測定するんだよ。
その結果から水道の給水量の差分から推定したり、雨の日に水量が増えたりしていないか調査するんだ。方法はいくつかあって、例えば…
その結果から水道の給水量の差分から推定したり、雨の日に水量が増えたりしていないか調査するんだ。方法はいくつかあって、例えば…
- PBフリューム式：水位から流量を計算
- 水位・流速法：超音波などで正確に測定
- 三角堰・四角堰：堰を設けて流量を測定
諏訪 美管
超音波で測ったり、堰とか仕切りを使って一定の環境を整えて測ったり、管の状況に応じていろいろな方法があるんですね！
管 とおる
この流量調査の他にも不明水を調べる方法があるから紹介するね！
まずは送煙調査！この方法は、管内に煙を送り込んで、煙が漏れ出る場所を確認するんだ。
まずは送煙調査！この方法は、管内に煙を送り込んで、煙が漏れ出る場所を確認するんだ。
諏訪 美管
なるほど！このイラストのように、煙が家の雨どいから出てきたら誤設ってわかるってことですね！
管 とおる
その通り！

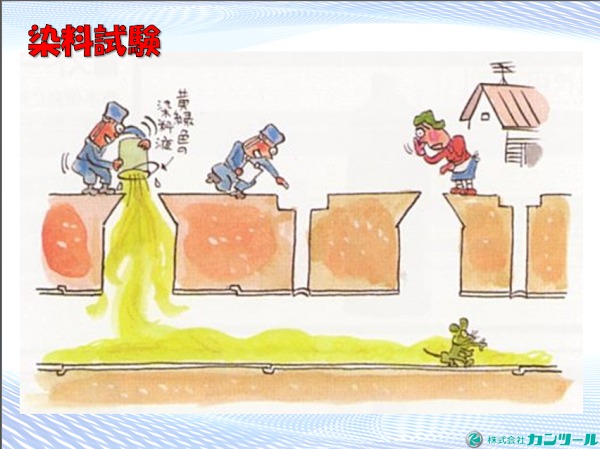

次に染料試験！これは、水に色を付けて流し、どこから来るかを見る方法だよ。
次に染料試験！これは、水に色を付けて流し、どこから来るかを見る方法だよ。
諏訪 美管
なるほど〜！色のついた水なら判別できるから経路や到達時間なんかも測れますもんね！
管 とおる
送煙調査も染料試験も簡易で分かりやすい調査として現場では重宝されているよ。
諏訪 美管
流量、煙、染料…「三種の神器」って感じです！
使い分けてしっかり調べていくんですね！
使い分けてしっかり調べていくんですね！
管 とおる
その通り！
複数の手法を組み合わせることで、より正確に不明水の実態を把握できるんだ。
調査の結果は、このあと紹介する「対策の立案」にも直結するから、とても大切な工程なんだよ。
複数の手法を組み合わせることで、より正確に不明水の実態を把握できるんだ。
調査の結果は、このあと紹介する「対策の立案」にも直結するから、とても大切な工程なんだよ。
特に重要な「流量調査」とその周辺手法を紹介
不明水の実態を把握するための第一歩は「正確な現状把握」です。
中でも重要とされるのが流量調査であり、これに加えて「送煙調査」や「染料試験」などの補完手法も現場で広く活用されています。
以下に、主な調査方法のポイントをまとめます。
| 手法 | 概要 |
|---|---|
| 流量調査 |
・PBフリューム式：堰を設け、水位から流量を算出（自由越流）。 ・水位・流速法：超音波や圧力センサーにより断面積と流速を計測。 ・三角堰・四角堰：一時的に流入断面を固定し、水位変化から流量を測定。 |
| 送煙調査 | 専用機器で管内に煙を送り、誤接続された住宅や桝などから煙が出るか確認。 |
| 染料試験 | 着色した水を雨樋や桝に流し、流入箇所を視認・記録する方法。 |
不明水への対応策
管 とおる
さて、調査の結果が出たら、次はどんな種類の不明水がどこから入ってきているかを見極めて、対応策を考える番だね。
諏訪 美管
不明水にもいろんな種類があるんですか！？
みんな「勝手に入ってくる水」でひとくくりかと思ってました！
みんな「勝手に入ってくる水」でひとくくりかと思ってました！
管 とおる
実は3つに分けて考えるのが一般的なんだ。
① 常時浸入水、② 間接浸入水、③ 直接浸入水、それぞれ特徴も対策も違うんだよ。
① 常時浸入水、② 間接浸入水、③ 直接浸入水、それぞれ特徴も対策も違うんだよ。
諏訪 美管
このイラストは晴れてるけど、白い矢印の不明水がマンホールの中に入っていますね。
管 とおる
そう、これは、地下水水位より低いところにある管から地下水が染み出して不明水として入り込んでいるんだ。
これが常時浸入水だよ。
これが常時浸入水だよ。
諏訪 美管
雨の日は黒い矢印のところや青い矢印のところからたくさんの不明水が入り込んでいますね。
管 とおる
そう、雨の日には雨どいの誤設や管の隙間、マンホールのフタの周りなど、複数の経路から不明水が一斉に流れ込むんだ。
黒い矢印が直接浸入水、青い矢印のところは雨で地下水位が上がって増える雨天時浸入水、これが間接浸入水なんだ。
黒い矢印が直接浸入水、青い矢印のところは雨で地下水位が上がって増える雨天時浸入水、これが間接浸入水なんだ。
諏訪 美管
なんかいっぱいあって混乱してきました
こんなに分類しないとダメなんですか～
こんなに分類しないとダメなんですか～
管 とおる
分類するのは意味があって、例えば、直接浸入水だったら誤設を直す、とか間接浸入水だったら管の損傷を直す、とかそれぞれ対策が違うんだ！
諏訪 美管
なるほど～同じ「不明水」でも、いろんな入り方があるんですもんねぇ…
対策もそれぞれ違うから、ちゃんと見極めないと！
対策もそれぞれ違うから、ちゃんと見極めないと！
管 とおる
その通りだよ。しかも、一回の対応だけじゃ足りなくて、継続的な観測と再評価も大切なんだ。
諏訪 美管
不明水は量が少なくても毎日続けば相当な量になるし、年間で考えるとかなりのコストがかかってしまいますもんね。
知らず知らずのうちにチリツモになる前に対策しないとですね！！！
知らず知らずのうちにチリツモになる前に対策しないとですね！！！
セミナーアーカイブで詳細をチェック
管 とおる
今日紹介した内容は、第12回オンラインセミナーの内容。もっと詳しく解説されているよ。
アーカイブ動画も公開されているから、ぜひチェックしてみてね。
アーカイブ動画も公開されているから、ぜひチェックしてみてね。
諏訪 美管
わたし復習して不明水探偵になります！
真実はいつもひとつ！
真実はいつもひとつ！
セミナーアーカイブで詳細をチェック
より具体的な資料・動画解説については、オンラインセミナーのアーカイブをご覧ください。
諏訪 美管
不明水の詳しくはオンラインセミオナー：
録画セミナー：第12回「不明水とは？現場と報告書について説明します」
下水道処理における「不明水」の定義や種類、調査手法、報告書作成のポイントなどを解説したオンラインセミナーの録画です。
